Материал относится к классическим УРАЛ-4320-40/41 со стояночным тормозом на выходном валу раздаточной коробки. Это отдельный барабанный механизм с двумя колодками и механическим приводом от рычага в кабине. Он не относится к колесным рабочим тормозам, поэтому порядок их регулировки различается. Для других исполнений УРАЛ устройство и порядок настройки могут отличаться.
Стояночный тормоз и ручной тормоз (в обиходе — «ручник») — это один и тот же механизм.
Регулировка ручника УРАЛ-4320-40/41 начинается с проверки колодочного механизма. Правую колодку подводят эксцентриковым пальцем, левую — звездочкой регулировочного устройства. Отдельное универсальное числовое значение зазора для этого порядка не задано: после настройки барабан должен вращаться свободно, без постоянного трения. Изменением длины тяги износ накладок не компенсируют — неправильная настройка может повредить привод.
Стояночный тормоз должен удерживать тяжелый автомобиль на уклоне. Проверяйте результат только в безопасных условиях, без людей и препятствий по направлению возможного движения.
Как устроен стояночный тормоз

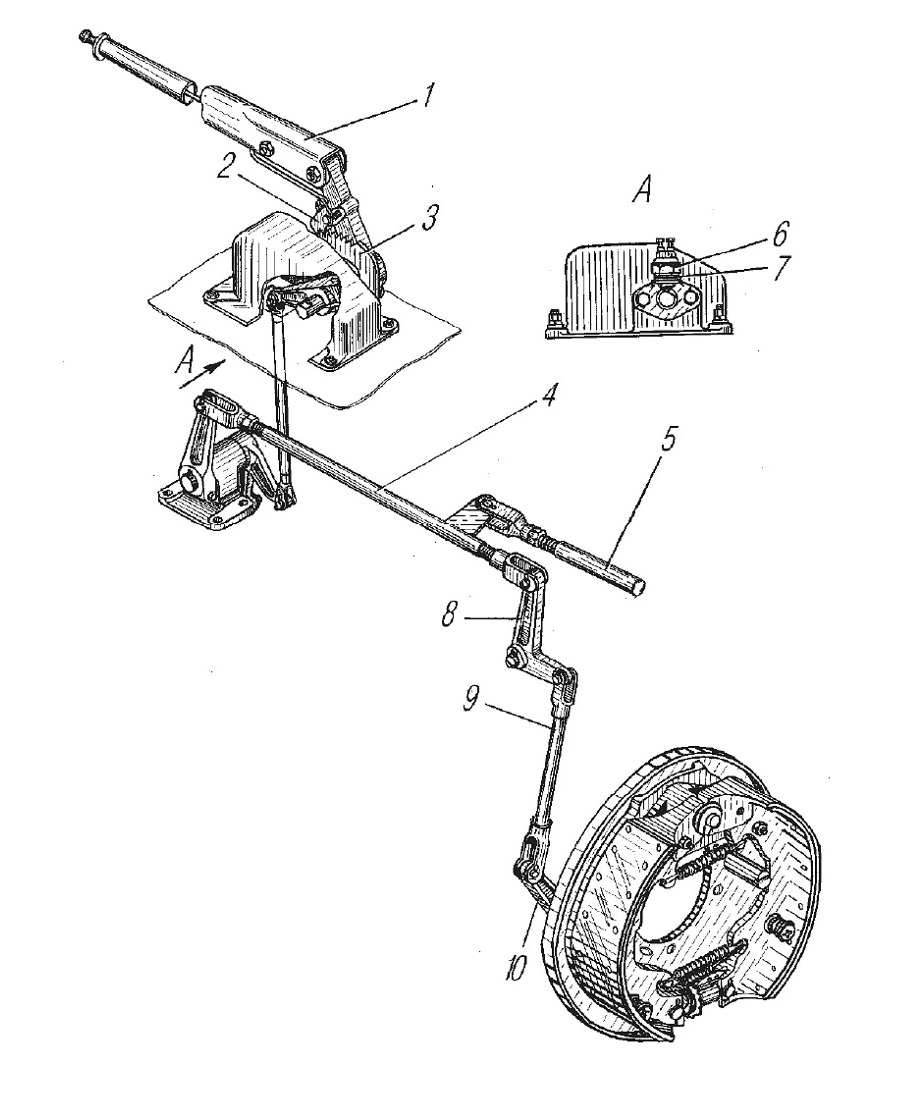

Обозначения: 1 — рычаг; 2 — собачка; 3 — сектор; 4 и 9 — тяги привода; 5 — тяга к крану управления тормозами прицепа; 6 — выключатель сигнализатора; 7 — регулировочные прокладки; 8 — рычаг; 10 — регулировочный рычаг.
Рычаг в кабине через систему тяг воздействует на регулировочный и разжимной рычаги. Усилие передается к одной колодке, а затем через штангу и регулировочное устройство ко второй. Благодаря самоусилению вращение барабана помогает прижать колодки к рабочей поверхности.
В состав механизма входят:
- барабан;
- левая и правая колодки;
- возвратные элементы;
- разжимной рычаг;
- штанга;
- регулировочное устройство со звездочкой;
- эксцентриковый палец.
Тяга привода соединяет механизм с рычагом управления.
Для замены поврежденной детали используется, в частности, тяга привода стояночного тормоза 375-3508084. Перед заказом проверьте применяемость по автомобилю и фактической компоновке привода.
Когда требуется регулировка
- Настройка нужна, если рычаг поднимается слишком высоко, автомобиль не удерживается на уклоне или после отпускания ручника барабан продолжает греться. Перед регулировкой убедитесь, что накладки, барабан и детали привода исправны.
- Если тяги погнуты, оси заедают, пружины ослабли или накладки загрязнены маслом, регулировка не восстановит нормальную работу. Механизм нужно разобрать и отремонтировать.
Шаг 1. Подготовка автомобиля
- Установите автомобиль на ровной площадке. Подложите противооткатные упоры под колеса. Рычаг стояночного тормоза опустите до упора. Доступ к механизму должен быть безопасным, а раздаточная коробка и барабан должны остыть.
- Очистите щит, отверстия регулировки, тяги и шарниры. Проверьте свободное перемещение привода. Резьбу регулировочного механизма смазывают по карте смазочных материалов после удаления заглушки в щите.
Шаг 2. Регулировка правой колодки эксцентриком
В классическом механизме регулировку начинают с эксцентрикового пальца:
- Ослабьте стопорную гайку эксцентрикового пальца примерно на половину оборота.
- Поворачивайте палец со стороны щита, постепенно подводя правую колодку к барабану.
- Проверьте, что после настройки барабан вращается свободно, без постоянного касания накладки.
- Удерживая палец, затяните стопорную гайку.
Для УРАЛ-4320-40/41 положение рычага на двенадцатом зубе сектора означает, что зазоры пора отрегулировать эксцентриком и звездочкой. Числовое значение зазора в этом порядке не установлено, поэтому 0,3–0,5 мм нельзя считать универсальной нормой для стояночного тормоза.
Шаг 3. Регулировка левой колодки звездочкой
Вторая колодка настраивается через отверстие в тормозном щите:
- Снимите резиновую заглушку.
- Поворачивайте звездочку отверткой, подводя колодку к барабану.
- Подведите колодку, затем убедитесь, что при отпущенном ручнике барабан вращается свободно, без постоянного трения.
- Установите заглушку на место.
После настройки барабан должен вращаться без постоянного трения. Если звездочка идет туго, сначала очистите и обслужите резьбовой механизм. Не проворачивайте его ударами.
Шаг 4. Проверка тяги привода
- После установки зазоров проверьте положение рычага на раздаточной коробке и совпадение отверстий вилки тяги. Длина тяги нужна для правильной кинематики привода, а не для компенсации износа накладок.
- Затем проверяют взаимное положение пальца рычага и скобы тяги привода тормозного крана. Универсального контрольного размера для всех исполнений УРАЛ-4320 нет. Если тяга имеет поврежденную резьбу, погнута или не обеспечивает правильное положение рычагов, ее заменяют.
Диагностика и контроль
Почему ручник не держит
Сначала проверьте состояние накладок. Изношенные, растрескавшиеся или замасленные накладки не создают нужного трения. Рабочая поверхность барабана не должна иметь трещин, глубокой выработки и следов сильного перегрева.
Второй источник проблемы состоит в заедании привода. Все рычаги и колодки должны возвращаться под действием пружин. Коррозия осей, загрязнение резьбы звездочки и перекос тяги увеличивают сопротивление.
Если ручник держит только при чрезмерно высоком положении рычага, проверьте оба зазора и кинематику тяг. Не укорачивайте тягу до тех пор, пока не убедитесь, что колодки отрегулированы штатным механизмом.
Почему нагревается барабан
Нагрев после отпускания ручника означает постоянное касание накладок или неполный возврат привода. Ослаблять тягу наугад не следует. Проверьте звездочку, эксцентриковый палец, пружины и свободное движение рычагов.
Также убедитесь, что водительский рычаг полностью опускается и привод крана управления тормозами прицепа не ограничивает его ход.
Шаг 5. Контроль свободного вращения барабана
- Несколько раз включите и выключите стояночный тормоз. Колодки должны раздвигаться без заеданий и возвращаться в исходное положение.
- При выключенном тормозе убедитесь, что барабан вращается свободно, без постоянного трения.
- После короткого движения без включения ручника проверьте, что барабан не перегревается.
Шаг 6. Проверка удержания автомобиля
- Проверьте удержание автомобиля на безопасной площадке с обязательными страховочными мерами.
- Убедитесь, что стояночный тормоз надежно удерживает автомобиль и механизм полностью освобождается после опускания рычага.
- Стояночный механизм не заменяет исправную рабочую систему. Общая схема описана в статье "Тормозная система УРАЛ-4320".
Когда механизм нужно разбирать
- Разборка нужна, если регулировочные детали дошли до предела, а тормоз не держит, барабан имеет глубокую выработку или колодки не возвращаются. Также механизм снимают при повреждении накладок, осей и разжимного рычага.
- Перед демонтажом отметьте положение тяг и рычагов. После снятия барабана проверьте накладки, пружины, опорные поверхности и резьбу регулировочного устройства. Масло на накладках требует поиска течи со стороны раздаточной коробки.
Отличие от регулировки рабочих тормозов
У колесного рабочего тормоза классического УРАЛ-4320 зазор уменьшают двумя эксцентриками. У стояночного механизма одна колодка настраивается эксцентриковым пальцем, вторая звездочкой. Тормоз расположен не в колесе, а на раздаточной коробке.
Поэтому запрос "как развести колодки УРАЛ-4320" нужно уточнять. Для рабочих и стояночных колодок нужны разные схемы.
Частые ошибки
- Самая опасная ошибка состоит в регулировке зазора изменением длины тяги. В результате привод работает в неправильной геометрии, а детали получают лишнюю нагрузку.
- Не затягивайте звездочку до постоянного трения. Не оставляйте механизм без резиновой заглушки. После обслуживания убедитесь, что стопорная гайка эксцентрикового пальца затянута.
Запчасти для стояночного тормоза УРАЛ
Частые вопросы
Сколько щелчков должно быть у ручника УРАЛ 4320?
Для УРАЛ-4320-40/41 положение рычага на двенадцатом зубе сектора служит сигналом, что пора регулировать зазоры эксцентриком и звездочкой. Это не заменяет проверку удерживающей способности после регулировки.
Можно ли подтянуть ручник только тягой?
Нет. Сначала регулируют колодки эксцентриком и звездочкой. Тягу выставляют для правильного взаимного положения рычагов и привода крана.
Почему ручник держит вперед, но не держит назад?
Стояночный механизм имеет самоусиление при вращении в обоих направлениях через разные колодки. Такая неисправность указывает на неодинаковую регулировку, повреждение штанги, разжимного механизма или одной из накладок.
Нужно ли регулировать тормоз после замены тяги?
Да. После установки проверьте положение рычагов, свободный ход и оба зазора колодок. Затем выполните безопасную проверку удержания.
