Сцепление — это важнейший узел трансмиссии грузового автомобиля УРАЛ 4320, обеспечивающий плавное переключение передач, передачу крутящего момента и безопасность эксплуатации. Правильная настройка и регулировка сцепления позволяют снизить износ деталей, повысить комфорт водителя и продлить срок службы узла. В этой статье я подробно расскажу не только о последовательности регулировочных работ, но и о причинах их необходимости, особенностях конструкции и нюансах эксплуатации.
Почему важна правильная настройка сцепления
Неправильная регулировка сцепления может привести к ряду проблем:
- Пробуксовка диска — из-за недостаточного зазора или неправильной регулировки сцепление не полностью отключается, что вызывает износ диска и снижение эффективности торможения.
- Повышенный износ деталей — из-за неправильного зазора или чрезмерного усилия при выжиме.
- Проблемы с переключением передач — рывки, заедания, затруднения.
- Повышенная утомляемость водителя — из-за необходимости сильного нажатия на педаль.
- Возрастает риск поломки узла.
Поэтому регулярная проверка и своевременная регулировка — залог надежной работы сцепления.
Конструкция сцепления УРАЛ 4320 и особенности регулировки
Сцепление грузовика Урал 4320 — это механический или гидравлический узел, включающий в себя:
- Диск сцепления — передает крутящий момент.
- Корзину сцепления — удерживает диск.
- Выжимной подшипник — обеспечивает отключение сцепления при нажатии педали.
- Трос или гидравлический привод — передает усилие от педали к механизму.

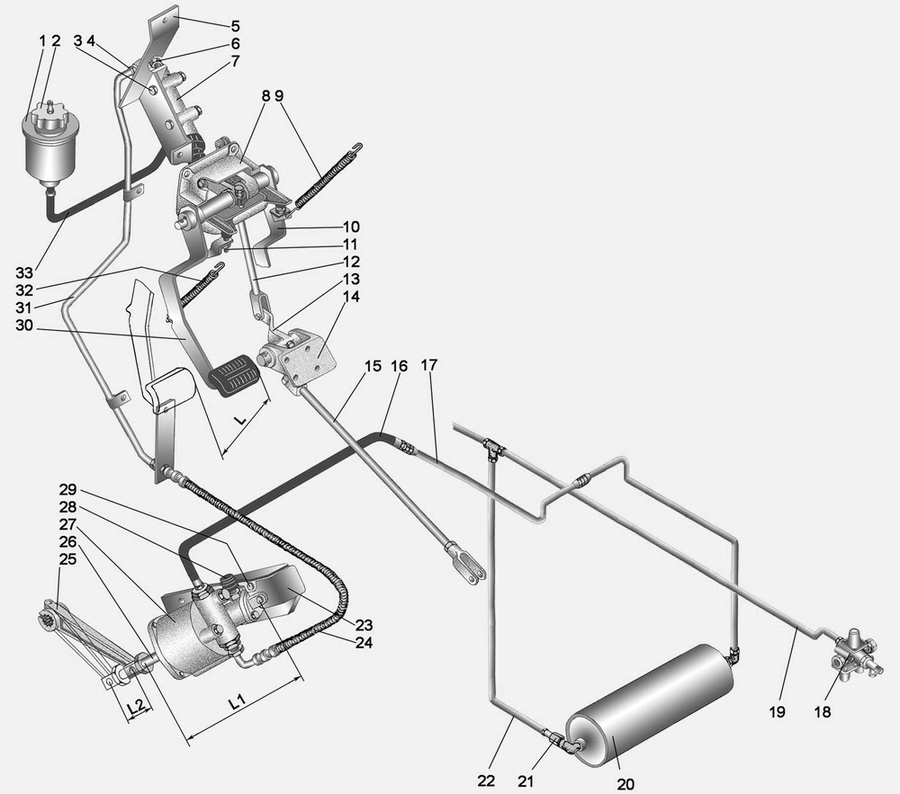

Схема сцепления Урал-4320. 1. Компенсационный бачок. 2. Крышка бачка. 3. Болт. 4. Гайка. 5,14,23. Кронштейн. 6. Упор цилиндра. 7. Главный цилиндр. 8. Педальный механизм. 9,32,37,51,54,59. Пружины. 10. Педаль тормоза. 11. Упор педали сцепления. 12,15. Тяги педали тормоза. 13. Рычаг управления тормозным краном. 16,24,33. Шланги. 17,19,22,31. Трубки привода сцепления. 18. Клапан защитный тройной. 20. Воздушный баллон. 21. Клапан обратный. 25. Рычаг вала вилки выключения сцепления. 26. Шток. 27. Пневмогидравлический усилитель (ПТУ). 28. Клапан прокачки. 29. Упорный болт кронштейна. 30. Педаль сцепления. 34,53,64. Корпуса. 35. Колпачок. 36. Клапан управления.
В большинстве случаев регулировка осуществляется через изменение зазора между педалью и механизмом выжима, а также настройкой троса или гидравлической системы.
Почему возникает необходимость в регулировке
- Износ деталей — со временем увеличивается зазор между диском и корзиной.
- Изменение натяжения троса — из-за растяжения или ослабления креплений.
- Проблемы с гидравликой — утечки, воздух в системе.
- Механические повреждения или деформация — вследствие аварий или неправильной эксплуатации.
Регулярная проверка и регулировка позволяют избежать серьезных поломок и обеспечить комфортную работу.
Подробная пошаговая инструкция по регулировке сцепления УРАЛ 4320
1. Подготовка к работе:
- Заглушите двигатель и зафиксируйте грузовик.
- Поднимите переднюю или заднюю часть автомобиля (в зависимости от доступа).
- Осмотрите узлы сцепления, убедитесь в отсутствии повреждений и течи жидкости (если гидравлическое).
2. Проверка свободного хода педали. Нажмите на педаль сцепления и измерьте расстояние свободного хода — обычно оно должно быть 20-30 мм. Если зазор больше или меньше, приступайте к регулировке.
3. Регулировка троса (если есть тросовая система). Найдите регулировочный винт или гайку, расположенную на рычаге или в области педали.
Если зазор слишком большой:
- Ослабьте контргайку.
- Поверните регулировочный винт по часовой стрелке, чтобы уменьшить зазор.
Если зазор слишком мал или педаль "твердая": поверните в обратную сторону, чтобы увеличить зазор.
После регулировки зафиксируйте гайку и проверьте работу педали.
4. Регулировка гидравлической системы (если применимо)
- Проверьте уровень тормозной жидкости.
- При необходимости прокачайте систему, удаляя воздух через клапаны.
- Убедитесь в отсутствии утечек и повреждений шлангов.
5. Проверка и тестирование. Необходимо спустить грузовик на землю. Включите передачу и медленно отпустите педаль. Проверьте, чтобы сцепление полностью отпускалось и не было пробуксовки.
Проведите тест-драйв, обращая внимание на плавность переключения и отсутствие рывков.

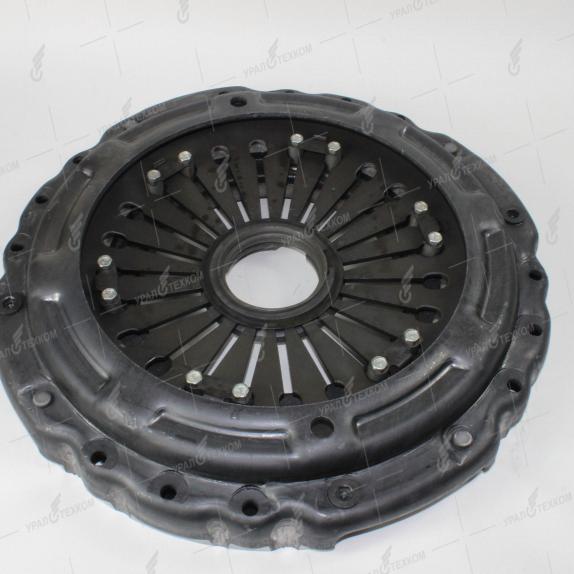

Корзина сцепления ЯМЗ-238 лепестковая
Важные нюансы и советы
Регулировку лучше выполнять при холодном двигателе, чтобы избежать ошибок из-за расширения деталей.
Не допускайте чрезмерного зазора, иначе сцепление не будет полностью отключаться.
Регулярно проверяйте состояние троса или гидравлики, чтобы избежать неожиданных поломок.
При износе диска или корзины — заменяйте комплект полностью, а не только отдельные детали.
Если сцепление "залипает" или "не отпускается" полностью, проверьте наличие воздуха или повреждений в системе.
Заключение
Настройка и регулировка сцепления УРАЛ 4320 — это не только техническая процедура, но и важный элемент профилактики, который обеспечивает безопасность и комфорт эксплуатации грузовика. Регулярное обслуживание, своевременная диагностика и правильное выполнение регулировочных работ позволяют избежать дорогостоящих ремонтов и продлить ресурс узла.
